提升绞车

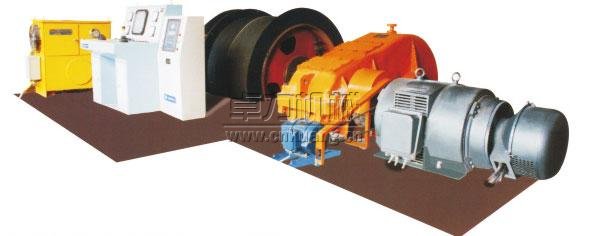

JTPB矿用防爆提升绞车

放大查看
JTPB矿用防爆提升绞车

产品介绍


JTPB系列矿用提升绞车主要用于各种矿山的倾斜巷道和小竖井提升货物和升降人员之用,本系列产品配置防爆电器(配防爆电阻、电控或防爆变频器),可用于煤矿井下,但绞车硐室应设在进风风流中。

山东卓力提升绞车生产厂家专业生产制造JTPB系列矿用防爆提升绞车: JTPB-1.2×1P JTPB-1.2×1.2P JTPB-1.6×1.2P JTPB-1.6×1.5P 2JTPB-1.2×0.8P 2JTPB-1.2×1P 2JTPB-1.6×0.9P 2JTPB-1.6×1.2P 提升绞车型号齐全,欢迎来电咨询:13280082001 曹经理 卓力竭诚为您服务!

JTPB系列矿用提升绞车

1.产品主要配置:主轴装置、减速器、电动机、液压站、主控台、盘式制动器、深度指示器及电控等主要设备组成。
2.产品调速方式:交流绕线电动机转子串电阻调速和变频调速两种。
3.产品控制方式:隔爆型继电器控制或PLC控制。

JTPB系列矿用提升绞车型号及参数表

型号 JTPB-
1.2×1P
JTPB-
1.2×1.2P
JTPB-
1.6×1.2P
JTPB-
1.6×1.5P
2JTPB-
1.2×0.8P
2JTPB-
1.2×1P
2JTPB-
1.6×0.9P
2JTPB-
1.6×1.2P
卷筒 数量 1 2
直径 mm 1200 1600 1200 1600
宽度 mm 1000 1200 1200 1500 800 1000 900 1200
盘式制动器 4
减速器传动比 i 20-31.5 20-31.5
载荷 最大静张力 KN 30 45 30 45
最大静张力差 KN 30 45 20 30

钢丝绳 最大直径 mm 20 26 20 26
最大钢丝破断拉力总和 KN 270 405 270 405
最大提升高度或斜长 m 468 586 610 778 382 468 470 640
缠绕层数 3 3 3 3
最大提升速度 m/s 2.0 4.0 2.5 4.0

电动机 型号
功率 KW 55-75 110-160 55-75 95-132

转速 rpm 980/740 980/740 980/740 980/740




1、煤矿用提升绞车的工作条件
  提升绞车应安装在空气温度0℃~40℃,相对湿度不大于85%(环境温度为20℃±5℃时),海拔高度不超过1000m的机房内,应能防止液体浸入电器内部,无剧烈震动、颠簸,无腐蚀性气体的环境中工作。    当海拔高度超过1000m时,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用。
非隔爆型提升机不应用于有瓦斯、煤夹等易燃、易爆气体的场所。

2 、卷筒上缠绕的钢丝绳层数应符合下列规定:
a.立井中,升降人员或物料的1层,专为升降物料的2层。
b.倾斜井巷中,升降人员和物料的2层,专为升降物料的3层。
c.缠绕层2层以上时要加过渡绳楔。
d.钢丝绳由下层转到上层的临界处(相当于绳圈1/4长的部分)必须经常检查,并应在每季度将钢丝绳移动1/4绳圈的位置。
