梭车可单车使用，也能若干辆串套搭接组成梭式列车运行。 用梭车代替斗车配合装碴机出碴，可一次性将爆破方量全装完，以减少调车和出碴时间，也减少调车和出碴时间，加快隧道掘进速度。

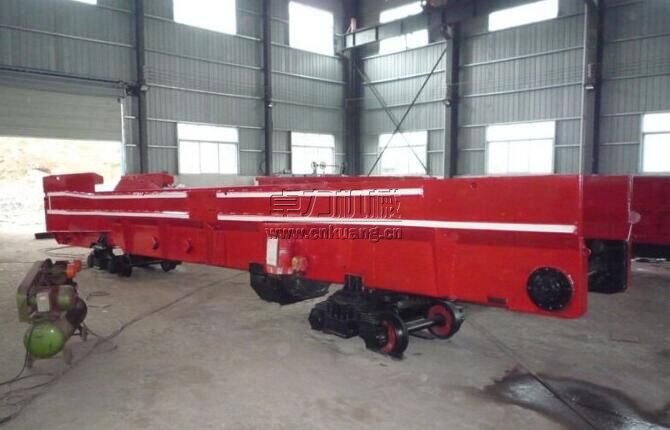

梭式矿车产品介绍
梭式矿车是大断面隧道工程中一个既能转载又能卸载、适应性强、效率高的辅助运输设备。车厢底部装有刮板运输机构，它由一个较长的槽式车体安装在具有转向装置的行走机构上，通过机车牵引可在轨道上行走。用风或电力驱动，也有风电两用的，普遍采用电动驱动工作。
梭式矿车产品用途
梭式矿车用于隧道、井巷、矿山开采、引水洞、导流洞、石油输送管道、天然气输送管道、隧洞掘进和采矿施工中的一种出碴、装矿的运输贮存设备，属于提升贮运设备。


梭式矿车结构及工作原理
梭式矿车主要由运输机的槽形车厢和走行部分组成，用牵引电机车牵引在轨道上行驶。车体设置在两个转向架上，在车厢底板上装有刮板或链板运输机，在装载作业时，它可利用点动方式把装载机装到梭式矿车装载端的碴石，通过刮板运输机逐步转运到车箱的另一端，从而使整个车箱装满；当牵引机车将梭式矿车拖到卸渣场时，又可通过刮板机构把整个车箱内的碴石卸掉。

梭式矿车结构及性能
●梭式矿车车箱内装有刮板运输机，可自动装卸碴石。而刮板运输机均采用NGW行星齿轮减速器及套筒滚子链传动的，行星齿轮传动具有体积小、重量轻、承载能力大，效率高和工作平稳等优点。其中S14采用一套传动装置，其余均采用两套传动装置同时驱动。
●转向架采用钢板弹簧结构型式，减震性能好，运行平稳，不易掉道。
●本系列梭车除S40型外，既能单车使用，又能搭接使用，搭接使用后，可大大提高出碴运输效率。
●车体可分为两个(或四个)部分，便于拆卸搬运。
●本产品有非防爆型和防爆型两种机型，供用户选用。

梭式矿车产品优点
连续卸载速度快，大容积贮量大，卸车效率高方便，矿石料渣不结底，不污积巷道，矿石块度不限制，使用灵活方便，设备可靠性极高等特点 。
用梭车代替斗车和厢式矿车配合挖斗扒渣机[装碴机]出碴，可减少调车和出碴时间，加快隧道掘进速度，自然也就减少了掘进成本。梭式矿车的优点：连续卸载速度快，大容积贮量大，卸车效率高方便，矿石料渣不结底，不污积巷道，矿石块度不限制，使用灵活方便，设备可靠性极高等等特点。它是小型翻斗式矿车和侧卸式矿车等运输工具因为储存量不大，又要组合成列车式的形式，要建造井底车场，又要来回调车等等复杂安全系统和维护成本上的优化改变而来，是现有最先进的运输矿车，它又简单，又储存量大，如自动卸矿[渣]，一排炮下来的矿[渣]只要一次性就可以运走的快捷、安全的设备。是矿山井巷，水电站导流洞，水利引水洞，天然气输送管道，小矿山隧洞，公路、铁路隧道、支洞等施工单位或个人使用作业最适合的运输工具。

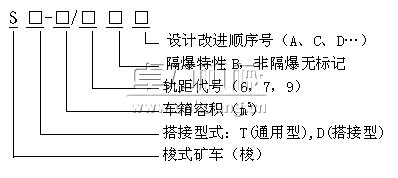

梭式矿车型号含义


ST系列单台使用操作简便，适用于多头平巷掘进，目前在全国得到了广泛的应用。铁路隧道和公路隧道根据其施工特点和要求，宜发展单个的大容积梭车，用牵引电机车牵引在轨道上行驶。
SD系列搭接梭车具有特殊设计，梭车的前一车箱的卸料端能伸入后一车箱的装料端，从而实现在梭车组列使用时的穿套搭接。即能单车使用、又能组列使用。搭接式梭车既能搭接转载，又能搭接运行。

卓力生产的梭车定型产品分小型梭式矿车、大型梭式矿车，容积有4、6、8、10立方小型梭式矿车、12、14、16、20、25、30、35、40、45立方米大型梭式矿车十三种。卓力研制的梭车容积最大达45立方米。

在道轨和岔道铺设牢固可靠的条件下，梭车就能正常平稳地运行，梭车的轨距是根据国内所采用600mm、762mm、900mm轨距设计而成。刮板运输机由电动机驱动，电气系统分为防爆型（STB、SDB）和非防爆型（ST、SD）两种，可供用户选择，满足用户的需要。

ST系列梭式矿车技术参数

项目		型号
		ST4	ST6	ST8	ST12	ST14	ST16A	ST20A	ST25A
容积(m3)		4	6	8	12	14	16	20	25
载量（t）		10	15	20	25	29	32	40	50
自重（t）		6.5	8.5	10.2	12	13.6	17.2	19.84	24.6
轨距（mm）		600/762		600/762/900
装载高度（mm）		1200				1445	1680	1445	1680
卸载时间（min）		1	1.2	1.5	1.5	2	2.8	4	4
最小转弯半径（m）		12	15	15	15	15	18	15	25
最大行走速度（km/h）		15	20	20	20	20	20	20	20
电机型号		YB︱11-8	YB︱13-8		YB︱18.5-8			YBK2-200L-6
功率（KW）		11	13	13	18.5	18.5	18.5×2	22×2	22×2
轴距（mm）		800				1000
转向架中心距（mm）		3000	3600	5400	5400	5450	6350	6250	7080
驱动形式		单					双
外形尺寸（mm）	长	6250	7065	9540	9540	11255	12840	12900	14300
	宽	1280	1505	1570	1570	1770	1670	1770	1850
	高	1620	1640	1640	1640	2000	2140	2000	2500
适用钢轨（kg/m）		≥12	≥18	≥24	≥25	≥26	≥27	≥28	≥36
适用巷道断面（m）		2.2×2.2	2.5×2.5	3×3	3×3	3.4×3.4	3.5×4	3.4×3.4	4×4.5

SD搭接梭式矿车技术参数

项目		型号
		SD-6B	SD-8B	SD-12B	SD-14B	SD-16B	SD-20B	SD-25B	SD-30B	SD-35B
容积(m3)		6	8	12	14	16	20	25	30	35
自重(t)		8.5	10.2	12	13.6	17.8	19.84	22.6	28.3	35.5
载重(t)		15	18	25	28	32	40	50	68	75
轨距(mm)		600/762/900
外形尺寸(mm)	长	7065	9540	9540	11255	12840	12900	14300	17800	19800
	宽	1550	1630	1630	1770	1670	1770	2050	2050	2050
	高	1640	2010	2010	2560	2680	2560	2700	2785	2985
最小转弯半径(m)		15	15	15	22	15	22	15	30	35
装载高度(m)		1.2	1.45	1.45	1.4	1.52	1.4	1.7	1.7	1.8
装载时间(min)		1.2	1.5	2	2	4	4	4	4.5	5
最大运行速度(km/h)		15
最大电动机功率(kw)		13	13	18.5	18.5	18.5×2	22×2	22×2	30×2	30×2
转向架中心距(mm)		3600	5400	5400	5450	6250	6250	7080	7250	7600

小型梭式矿车技术参数表

型号参数	单位	主要参数
产品型号		ST-4	SD-4	ST-6	SD-6	ST-8	SD-8	ST-10	SD-10
		ST-4B	SD-4B	ST-6B	SD-6B	ST-8B	SD-8B	ST-10B	SD-10B
容积	m3	4	4	6	6	8	8	10	10
载重	T	10	10	15	15	20	20	25	25
自重	T	6.5	6.5	8.4	8.4	10.5	10.5	11.5	11.5
轨距	mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900
装载高度	m	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
卸载时间	min	1	1	1.2	1.2	1.5	1.5	1.6	1.6
最小转 弯半径	m	8	15	10	18	12	20	14	22
最大行 车速度	km/h	20	15	20	15	20	15	20	15
电动机 功率	Kw	11（YBI）	11（YBI）	13（YBI）	13（YBI）	13（YBI）	18.5（YBI）	13（YBI）	18.5（YBI）
		22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)
外形尺寸	mm	6250×1280 ×1680	6250×1270 ×1740	7014×1450 ×1770	7160×1450 ×1770	9540×1570 ×1700	6900×1560 ×1840	10200×1560 ×1800	10200×1560 ×1950
荐用钢轨	kg/m	≥15	≥15	≥18	≥18	≥18	≥18	≥18	≥18
适用巷 道断面	m2	≥2.2×2.2	≥2.4×2.4	≥2.3×2.3	≥2.6×2.6	≥2.5×2.5	≥3×3	≥3×3	3.2×2

大型梭式矿车技术参数表

型号参数		单位	主要参数
产品型号			ST-12(B)  / SD-12(B)	ST-14(B)  / SD-14(B)	ST-16(B)  / SD-16(B)	ST-20(B)  / SD-20(B)	ST-25(B)  / SD-25(B)	ST-30(B)  / SD-30(B)	ST-40(B)  SD-40(B)
容积		M3	12	14	16	20	25	30	40
载重		T	24	28	32	40	53	55	75
自重		T	12/12.3	12.6/12.9	17.5/17.8	19.4/19.84	26.12/26.3	28.8/29.3	37.5
轨距		mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	762/900	762/900
装载高度		mm	1400/1320	1445/1380	1480/1420	1590/1800	1769/1544	1730/1650	1850
卸载时间		min	~2	~2	~2	~2.5	~6.5	~4	~5
最小转弯半径	S 型	m	15	15	18	20	30	30	35
	SD 型	m	22	22	25	30	30	50	50
最大行车速度		km/h	20	20	20	20	20	20	20
电动机型号			YB12/18.5-8	YB12/18.5-8	YB12/18.5-8	YH(或YBK2) 200L2-6B3	YH(或YB) 225M-8/B5	YH(或YBK2) 225M-6B5	YH (或YBK2 )250M-8B5
电动机功率	660/380V	kW	18.5(YBI)	18.5(YBI)	18.5×2(YBI)	2×22(YBK2) 200L2/6/B3	2×22(YBK2) 225M-8/B5	2×30(YBK2) 225M-8/B5	2×30(YBK2) 250M-8/B5
	1140/660V		18.5(YBK2)	18.5(YBK2)
			30(YBK2)	30(YBK2)
外形尺寸(S型)	长	mm	10500	11255	12940	12960	14130	19500	22500
	宽	mm	1710	1710	1670	1800	1740	1800	1800
	高	mm	1700	1800	1840	2400	2750	2750	3100
外形尺寸(SD   型)	长	mm	10500	11255	12940	12900	16216	19500	22500
	宽	mm	1710	1710	1670	1800	1760	1800	1800
	高	mm	2200	2370	2400	2700	3235	2980	3250
荐用钢轨		kg/m	≥18	≥18	≥24.33	≥33.43	≥33.43	≥38.43	≥43.50
适用巷道断面     (宽*高)		m2	≥3.4x3.4	≥3.4x3.4	≥4X4	≥4X4.5	≥4.2X4.5	≥5X5.5	≥5X5.5




注：上述部分参数可以按用户的要求设计，同时我公司有保留及时更改的权利。
